什么是灌溉控制器？
灌溉控制器是一种能够按照预设程序或实时反馈自动启闭灌溉设备的电子装置。它是自动化灌溉系统的中枢，相当于给农田灌溉装上了一颗“智能大脑”。控制器根据用户设定的时间表、灌溉时长、轮灌顺序，或者根据土壤湿度传感器的反馈信号，自动向电磁阀发出开关指令，实现无人值守的精准灌溉。
灌溉控制器的出现，彻底改变了传统灌溉的面貌。过去，农民需要亲自到田间开闸、改口、看水，劳动强度大且效率低下。一个劳动力一天最多管理十几亩地，还经常因为时间冲突而延误灌溉。有了控制器，管理人员只需在控制室里设定好程序，或者通过手机远程下达指令，成百上千个电磁阀就能自动按顺序工作，一个人可以轻松管理数百亩甚至上千亩农田。
根据应用场景和智能化程度的不同，灌溉控制器可以分为多种类型。最简单的时序控制器按照固定时间表工作，到点开机、到点关机，不连接任何传感器。智能控制器则连接土壤湿度传感器、雨量传感器、流量计等设备，根据实际墒情和天气情况动态调整灌溉计划。无线控制器将控制信号通过无线电波传输，省去了田间布线的麻烦。
灌溉控制器的工作原理
灌溉控制器的核心工作流程可以用“输入—处理—输出”三个环节来概括。输入环节接收用户设定的参数或传感器的反馈信号。用户通过控制面板或手机APP输入灌溉开始时间、每个阀门的开启时长、轮灌顺序、每周工作天数等基本参数。智能控制器还会实时接收土壤湿度、降雨量、温度、风速等传感器的数据。
处理环节是控制器的大脑。时序控制器简单的逻辑是：当前时间是否到达设定的启动时间？如果是，则依次打开各个阀门，每个阀门保持设定的时长后关闭，然后切换到下一个阀门。智能控制器则更加复杂：先读取土壤湿度值，与设定的干点阈值和湿点阈值进行比较。如果当前湿度低于干点，则启动灌溉；达到湿点后停止。如果雨量传感器检测到降雨，则自动推迟或跳过本次灌溉。控制器还具备水泵控制逻辑：当任何一个阀门需要开启时，先启动水泵，稳定后再开阀；全部阀门关闭后延时停泵，防止频繁启停损坏水泵。
输出环节将处理结果转化为实际动作。控制器通过继电器或晶体管开关输出24V交流或直流电信号，驱动电磁阀的线圈通电或断电。同时控制水泵接触器的吸合和释放。对于变频恒压供水系统，控制器还可以输出4-20mA模拟信号或RS485数字信号，调节水泵转速以维持管网压力恒定。高级控制器还能输出故障报警信号，通过声光、短信或APP推送通知管理人员。
灌溉控制器的主要类型
时序控制器是最基础的类型，结构简单、价格低廉、操作直观。用户通过旋钮或按键设置每天的启动时间、每个阀门的运行时长和每周的工作日。时序控制器不连接任何传感器，严格按照设定的时间表执行，因此也叫“定时控制器”。它的优点是可靠性高，不怕传感器故障，适合灌溉制度相对固定的场景。缺点是不够智能，不管天晴下雨、不管土壤干湿，到点就灌，容易造成水资源浪费。
智能控制器在时序控制器的基础上增加了传感器接口和智能决策算法。它可以连接土壤湿度传感器，实现闭环控制：土壤干了就灌，够了就停。可以连接雨量传感器，下雨时自动跳过或推迟灌溉。可以连接流量计，当实际流量与设定值偏差过大时发出报警。部分智能控制器还具备气象补偿功能，根据实时气温、湿度、风速等气象参数自动调整灌溉时长。智能控制器的节水效果显著，但成本较高，需要专业人员配置和维护。
气象控制器是智能控制器的一个子类，特别强调气象信息的应用。它可以通过互联网获取本地天气预报数据，提前预判降雨，避免无效灌溉。当预报高温干燥天气时，适当增加灌溉量；预报低温阴雨时，减少灌溉量。一些高端型号甚至能够接入卫星遥感反演的植被指数和土壤水分数据，进行更大尺度的灌溉决策。气象控制器特别适合大面积农场，可以显著提高灌溉效率。
无线控制器将控制信号通过无线电波传输，彻底摆脱了控制线缆的限制。它由一台中央控制器和若干台田间控制器组成。中央控制器安装在控制室，负责输入程序和显示状态；田间控制器安装在田间地头，与电磁阀直接连接，接收无线指令并执行。中央控制器与田间控制器之间通过LoRa、ZigBee、NB-IoT等低功耗广域网通信。无线控制器的优势是省去了田间布线的巨大工作量，特别适合地形复杂、石头多、犁地层浅的老农田。缺点是通信稳定性受环境影响较大，需要合理规划信号覆盖。
灌溉控制器的主要功能
时控功能是最基本的功能。用户可以设置多个启动时间，例如凌晨4点和下午6点各灌一次。每个阀门可以设置独立的运行时长，例如A区灌30分钟，B区灌45分钟，C区灌20分钟。可以设置每周的工作日，例如单日工作、双日工作或指定星期几工作。还可以设置轮灌周期，例如每3天执行一次灌溉计划。
传感器联动功能是智能控制器的核心。最常见的联动是土壤湿度传感器：控制器设定一个干点阈值（如土壤含水量15%）和一个湿点阈值（如25%）。当湿度低于15%时开启灌溉，达到25%时关闭。如果长时间达不到湿点，控制器会触发高位报警，提示可能存在漏水或电磁阀故障。雨量传感器的联动逻辑更简单：下雨时自动暂停灌溉计划，雨停后恢复或跳过。流量计的联动可以实现精确计量和断水报警。
循环与延时功能适用于渗透能力差的土壤或坡地。这类土壤一次灌溉时间过长会导致地表径流，水还没渗下去就流走了。循环入渗功能将一次长时间的灌溉分解为多个短时间灌溉，例如原计划一次灌30分钟，分解为三次每次10分钟，中间间隔20分钟让水充分下渗。这样既能保证灌透，又不会产生径流浪费。
水泵/电机控制功能是控制器的标准配置。控制器通过控制交流接触器的线圈来启停水泵。通常采用互锁逻辑：先启动水泵，延时几秒待压力稳定后再开阀；关阀时先关阀，延时几秒后停泵。这样可以防止在阀门未开启时空转损伤水泵，也防止在阀门关闭瞬间产生水锤冲击。对于变频恒压供水系统，控制器输出4-20mA信号给变频器，根据用水量自动调节水泵转速。
报警与保护功能保障系统安全运行。常见的报警包括：阀门或水泵过载、缺相、过流；管道泄漏（流量计连续长时间有流量）；传感器故障（传感器断线或数据异常）；通信中断（无线控制器）。控制器通过声光报警、短信推送或APP通知提醒管理人员。自动保护功能包括：过载自动停机、管道泄漏自动切断上游阀门、冻结风险自动排空管道等。
灌溉控制器的编程与设置
灌溉控制器的编程设置是系统发挥效能的关键环节。即使是最高端的控制器，如果参数设置不当，也无法实现预期的节水增产效果。编程的第一步是确定灌水定额和灌水周期。灌水定额是每次灌溉需要供应的水量，灌水周期是两次灌溉之间的间隔天数。这两个参数取决于作物种类、生长阶段、土壤质地、气象条件等多个因素。
设置灌水定额的常用方法是“测墒定水”。在灌溉前用土壤湿度传感器测量根区土壤含水量，计算达到田间持水量所需的补水量。例如，某作物根区深度40厘米，当前土壤质量含水量为12%，田间持水量为25%，土壤容重1.3克/立方厘米，则每亩需补充的水量为：666.7平方米×0.4米×1.3吨/立方米×(25%-12%)=45吨。如果灌溉系统的流量是20吨/小时，则阀门开启时间应为45÷20=2.25小时。
确定灌水周期的方法同样是看墒情。记录从灌后达到田间持水量到土壤湿度降至灌水下限所用的天数，这就是灌水周期。幼苗期需水少，周期可能长达7-10天；开花结果期需水多，周期可能缩短至3-5天。用户可以根据作物长势和天气情况动态调整周期。
高级控制器的设置更加智能。用户只需输入作物类型、种植日期、土壤类型等基本信息，控制器会自动调用内置的作物系数表和蒸散量模型，计算出逐日的灌溉需水量。用户也可以选择“高效节水”模式（灌水频繁、水量小）或“高效生产”模式（适当控水、促进根系下扎）。气象控制器还可以自动接入天气预报，未来有雨时自动减少或跳过本次灌溉。
灌溉控制器的安装与调试
控制器的安装位置应选择在室内或防水的配电箱内，避免阳光直射、雨淋和灰尘侵入。环境温度应控制在0到50摄氏度之间，过高或过低都会影响电子元件的寿命和精度。控制器周围应留出足够的空间，便于接线、编程和检修。电源必须稳定可靠，电压波动应在额定值的正负10%以内，最好配备稳压器和不间断电源。
接线是安装过程中最容易出错的环节。每个电磁阀有两根线，一根连接到控制器对应的“阀控”端子，另一根连接到“公共端”。所有电磁阀的公共端并在一起后接入控制器的公共端子。电磁阀线圈的电阻值通常为20-60欧姆，可以用万用表测量确认。水泵控制线连接到控制器的“泵控”端子，通过交流接触器控制水泵启停。传感器线按极性正确接入传感器接口。
调试是系统启用的最后一步。先进行“手动测试”：依次手动开启每个阀门，确认阀门动作正常、管路无泄漏、喷头或滴头出水均匀。然后进行“自动测试”：设置一个短时间的自动灌溉程序，观察控制器能否按时启动、按时关闭、正确轮换。对于传感器联动的闭环控制系统，还需要验证传感器读数是否正确、控制器能否根据设定阈值自动启停。
灌溉控制器的日常维护与故障排除
定期检查控制器的显示面板和指示灯。正常运行时，控制器面板应显示当前时间、日期、各阀门状态、传感器读数等信息。如果显示屏黑屏，可能是电源断电或控制器保险丝熔断。如果显示乱码或按键无反应，可能是静电干扰或内部程序跑飞，断电重启后一般能恢复正常。
清洁控制器外壳和接线端子。灰尘和潮气是电子设备的大敌。定期用软毛刷或吸尘器清理控制器内部的灰尘，特别注意散热风扇和通风口的清洁。检查接线端子是否松动，尤其是电磁阀公共端和电源接线端，松动的端子会产生电弧发热，严重时烧毁控制器。发现氧化或锈蚀的端子，应及时更换。
电磁阀故障排查是维护工作的重头戏。如果控制器显示阀门已开启，但田间没有水流出，可能是电磁阀线圈烧坏、阀芯卡滞或过滤器堵塞。用万用表测量电磁阀线圈电阻，无穷大说明线圈断路，需要更换线圈。如果线圈正常，手动开启电磁阀上的旁路开关，若能出水说明阀芯正常，故障可能在线圈供电回路。
传感器故障判断需要一些技巧。如果土壤湿度读数长时间不变或明显异常，可能是传感器损坏或接线松动。将传感器从土壤中取出，清洗表面后插入水中，观察读数是否上升。如果无反应，可能是传感器故障。对于模拟输出的传感器，用万用表测量输出信号，对照说明书判断是否正常。数字传感器则需要检查通信是否正常。
通信故障在无线控制器中更为常见。如果控制器显示“通信失败”或“信号丢失”，首先检查现场控制器的电源和指示灯状态。然后检查中央控制器与现场控制器之间的距离是否过远、中间是否有高大障碍物。调整天线方向和位置，或者增加中继器，通常可以改善通信质量。对于使用4G或NB-IoT通信的控制器，还需要检查SIM卡是否欠费、信号强度是否足够。
灌溉控制器的发展趋势
AI人工智能控制是灌溉控制器的发展方向。传统控制器无论多智能，都需要人工设定阈值和参数。新一代AI控制器通过机器学习技术，从历史数据中自动学习最优灌溉策略。它会分析每次灌溉前后土壤水分的变化规律、作物对不同水胁迫的响应特征、不同生育阶段的需水差异，逐步优化自己的决策。经过一到两个生长季的学习，AI控制器可以实现完全自主的灌溉决策，用户只需在手机上看报告即可。
物联网云平台是灌溉控制器的软件形态升级。传统的控制器程序固化在本地设备中，功能升级需要现场更换硬件。云平台控制器将核心运算放在云端，现场设备只负责数据采集和指令执行。用户可以随时通过手机APP修改灌溉计划、查看运行状态、接收报警信息。一个账号可以管理多个控制器，非常适合跨区域经营的农业企业和园区管理者。
多源数据融合是提高控制精度的有效途径。未来的灌溉控制器不仅连接土壤湿度传感器，还会接入气象预报、卫星遥感墒情反演、无人机多光谱影像、作物生长模型等多源数据。通过数据融合，控制器可以更加全面地判断作物的水分状况和需水趋势，做出更科学的灌溉决策。例如，即使土壤湿度尚未降至灌水下限，但根据遥感影像发现作物已出现轻度水分胁迫，控制器也会提前启动灌溉。

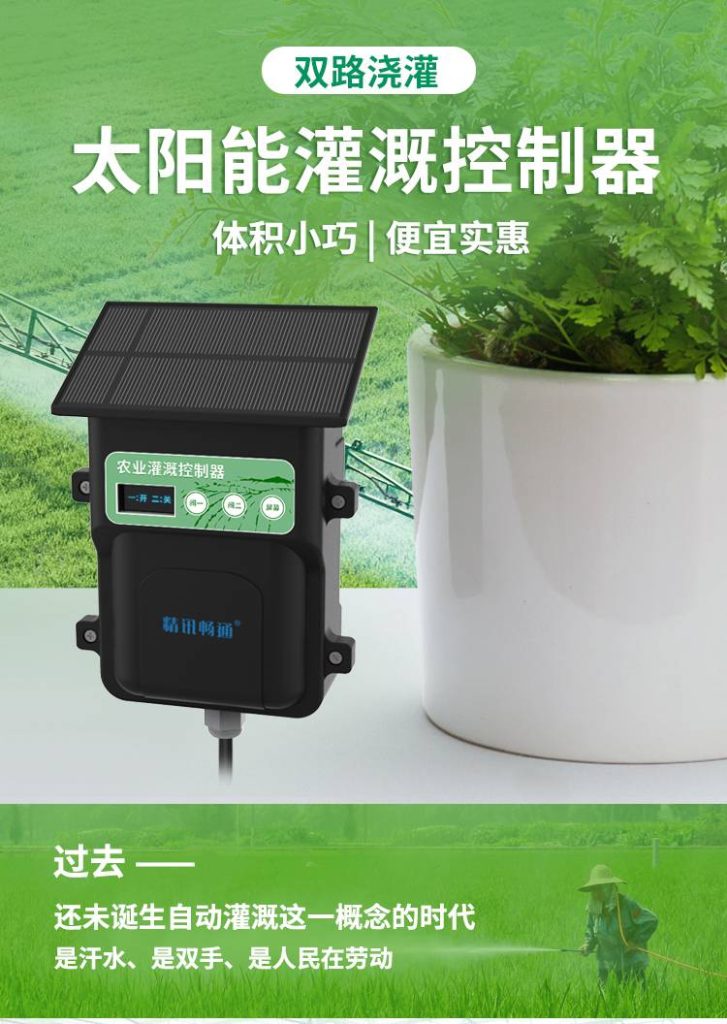

低功耗与自供电使得控制器可以部署到没有市电的偏远地区。新一代控制器采用低功耗芯片设计，待机功耗降至毫瓦级别。配合太阳能板和蓄电池，即使在连续阴雨天也能正常工作。无线通信方面，NB-IoT和LoRa技术的普及使得控制器无需WiFi即可接入互联网。这些技术进步正在将灌溉控制器的应用场景从高标准农田扩展到山地果园、草原牧场、生态林地等广阔区域。
结语
灌溉控制器是现代节水农业的核心设备。它用电子信号替代了人工巡渠，用智能决策替代了经验判断，将农田灌溉从“体力活”变成了“技术活”。从最简单的时序控制器到具备AI自学习能力的智能云控制器，这一领域的技术进步正在深刻改变着农业的用水方式。
对于农户而言，灌溉控制器带来的不仅是劳动强度的降低，更是水资源利用效率和作物产量品质的双重提升。对于社会而言，灌溉控制器的普及意味着农业用水从粗放向精细的转变，是应对水资源短缺、保障粮食安全的重要技术支撑。
当我们坐在控制室里轻轻按下启动按钮，千里之外的电磁阀应声开启，清澈的水流沿管道奔向干渴的作物——这幅场景已经不是科幻电影，而是智慧农业正在书写的现实。灌溉控制器，正是这幅图景中那位不知疲倦的“智能指挥官”。
